Комплекс для мониторинга радона "КАМЕРА-01"

Цена: по запросу

Комплекс  для мониторинга радона КАМЕРА-01 предназначен для :

  • измерения средней за 1-6 суток объемной активности (ОА) радона в воздухе помещений;
  • измерения объемной активности радона в пробах воздуха;
  • измерения средней за 1-10 часов плотности потока радона (ППР) с поверхности земли и строительных конструкций;
  • измерения объемной активности радона и радия в пробах воды, а также эманирующей способности образцов строительных материалов и горных пород.

Область применения:

  • проведение радиационно-гигиенических обследований зданий, сдаваемых в эксплуатацию после окончания строительства, реконструкции или капитального ремонта, а также действующих жилых, общественных и производственных зданий;
  • картирование территорий и строительных площадок по радоноопасности;
  • поиск источников поступления радона в здания и сооружения;
  • оценка радиационной обстановки в рудниках всех типов;
  • картирование тектонических разломов;
  • поиски месторождений урана.

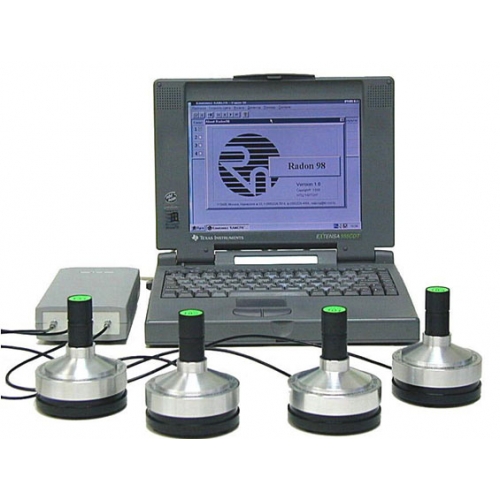

Комплекс  для мониторинга радона состоит из следующих основных элементов:
• персональный компьютер с операционной системой Win95/98/2000/XP;
• 4-х канальный коммутатор МК-4;
• блок детектирования бета-излучения БДБ-13;
• сорбционные  колонки СК-13 с активированным углем;
• накопительные камеры НК-32;
• пробоотборник воздуха ПВ-2;
• регенератор активированного угля;
• комплект для отбора проб воды и барботажа, а также эманирующей способности образцов;
• набор методик, а также программное обеспечение (ПО) “Радон 98”.

В комплексе для измерений ОА радона, а также ППР с поверхности земли и строительных конструкций, при пробоотборе используется метод сорбции радона на активированном угле с последующим измерением активности сорбированного радона в лабораторных или полевых условиях. Способ измерения активности радона, сорбированного в угле, не зависит от типа пробоотбора и одинаков для всех методов измерений на основе активированного угля.

Особенности измерений и технические характеристики методов:

  • Метод сорбции радона на активированном угле позволяет выполнять значительный объем измерений при незначительных затратах времени и средств и, по праву, считается наиболее надежным.
  • Пробоотбор выполняется с использованием простых, миниатюрных, небольшой стоимости устройств с активированным углем, не потребляющих электроэнергию, не требующих специального обслуживания, в которых исключена возможность поломки.
  • Активированный уголь хранится и транспортируется в герметичных сорбционных колонках СК-13 (25х65, снаряженная масса не более 20 г.).
  • После пробоотбора и измерений активированный уголь для восстановления сорбционных свойств подвергается регенерации при температуре 140-160 оС в течение не более 2-х часов и может снова использоваться для пробоотбора. Количество циклов регенерации не ограничено.
  • Измерение средней за 1-6 суток ОА радона в воздухе помещений выполняется методом пассивной сорбции и является интегральным методом, что немаловажно, учитывая высокую изменчивость (до 10 раз) во времени ОА радона в помещениях. Отбор проб на активированный уголь выполняется путем пассивного экспонирования открытых сверху СК-13. Вначале и после экспонирования определяется масса СК-13 с точностью до 10 мг. Величина привеса СК-13 позволяет учесть влияние влажности воздуха на сорбционную емкость активированного угля за период экспонирования.
  • При измерении средней ОА радона методом пассивной сорбции основная часть времени уходит на расстановку и сбор СК-13. Данная операция не требует квалификации и может выполняться любым человеком.
  • Технические характеристики метода пассивной сорбции при измерении средней ОА радона:
  • диапазон измерений средней ОА радона в воздухе помещений - от 20 до 100000 Бк/м3
  • температура среды экспонирования СК-13 - от плюс 12 оС до плюс 30 оС;
  • отн. влажность воздуха - до 95 % при температуре плюс 30 оС;
  • Измерение ОА радона в пробах воздуха выполняется методом активной сорбции и является экспрессным методом. Для отбора проб на СК-13 используется автоматизированный пробоотборник воздуха ПВ-2.

Пробоотборник воздуха ПВ-2 (200х155х45, 0.7 кг) обеспечивает отбор пробы воздуха одновременно на несколько (от 1 до 5) штук СК-13 со стабилизированной объемной скоростью (2.0+0.1) л/мин. Продолжительность непрерывной работы ПВ-2 в автономном режиме составляет не менее 8 часов. В устройстве предусмотрена 9-и уровневая индикация заряда аккумулятора.

Технические характеристики метода активной сорбции при измерении ОА радона в пробах воздуха:

  • диапазон измерений ОА радона в воздухе - от 30 до 200000 Бк/м3
  • продолжительность отбора пробы воздуха - от 1 до 32 мин;
  • температура окружающей среды при отборе пробы - от 0 до
  • плюс 35 оС;
  • отн. влажность воздуха - до 95 % при температуре плюс 30 оС.

Измерение средней за 1-10 ч ППР с поверхности земли и строительных конструкций выполняется методом пассивной сорбции. В качестве пассивного пробоотборника применяется накопительная камера НК-32 ( 90х70, снаряженная масса не более 50 г.), содержащая внутри рабочий (сорбирующий) слой активированного угля, который пересыпается из СК-13 перед установкой камеры. Сверху на НК-32 устанавливается защитная СК-13, которая предохраняет рабочий слой угля от поступления радона из атмосферы. Использование защитной СК-13 делает камеру “открытой” и за время пробоотбора позволяет избежать перепадов давления в атмосфере и в самой камере. Вместе с этим, эквивалентный объем НК-32 с активированным углем более чем в 10 раз превосходит объем “закрытых” сборников, применяемых в альтернативных методах, и поэтому за время отбора пробы (до 10 ч) НК-32 не влияет на естественный процесс выноса радона с исследуемой поверхности. Время установки и снятия НК-32 составляет 1-2 минуты, тогда как измерения ППР в одной точке альтернативными методами занимают часы, из которых лишь минуты отводятся для отбора пробы “закрытыми” сборниками. Комплекс позволяет выполнять более 50 измерений ППР за рабочий день, а альтернативные методы - не более 3.

Технические характеристики метода пассивной сорбции при измерении ППР:

  • диапазон измерений ППР - от 3 до 100000 мБк/(м2 с);
  • температура среды экспонирования НК-32 - от минус 15 оС до плюс 40 оС;
  • отн. влажность воздуха - до 95 % при температуре плюс 30 оС.

Измерение ОА радона и радия в пробах воды выполняется методом активной сорбции. Метод основан на переводе радона, растворенного в пробе воды, в активированный уголь СК-13 путем барботажа. Барботаж пробы выполняется в течение 7-10 минут с использованием специально предназначенного “комплекта для отбора проб воды и барботажа”, в состав которого входят сосуд, емкостью 1,5 л, переходники, распылитель для эффективного барботажа и микрокомпрессор.


Технические характеристики метода активной сорбции при измерении ОА радона и радия в пробах воды:

  • диапазон измерений ОА радона и радия - от 0,3 до 1000 Бк/л;
  • температура окружающей среды при отборе пробы воды и барботаже  - от 0 до плюс 40 оС;

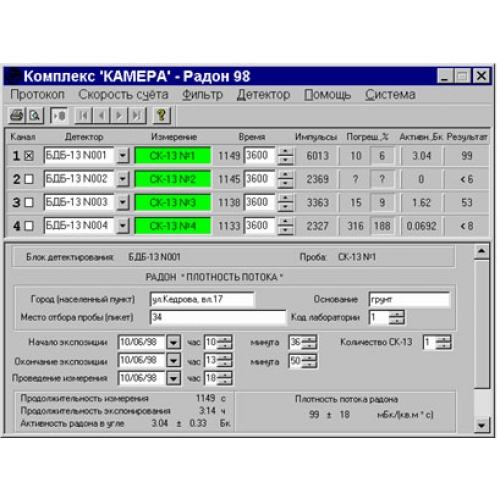

Измерения активности радона, сорбированного в угле, выполняются на измерительных каналах Комплекса (4-е и более независимых каналов, см. первую страницу). Каждый измерительный канал состоит из миниатюрного, умещающегося на ладони блока детектирования бета-излучения БДБ-13 (85х55, масса не более 300 г.), подключенного через коммутатор МК-4 к СОМ- или USB-порту компьютера. Управление работой измерительных каналов Комплекса, обработка зарегистрированных импульсов, просмотр и оформление результатов измерений осуществляется в программной оболочке “Радон 98”.

Для измерения активности сорбированного радона уголь из СК-13 пересыпается в БДБ-13.
Измерения активности радона в угле допускается выполнять через несколько дней после пробоотбора, если нет возможности выполнить измерения в тот же день.
Измерения активности радона в угле выполняются по бета-излучению короткоживущих дочерних продуктов распада радона - 214Pb и 214Bi, находящихся в состоянии радиоактивного равновесия с радоном, сорбированным в угле.
По уровню минимально измеряемой активности БДБ-13, почти, в 3 раза превосходит традиционный сцинтилляционный блок детектирования с кристаллом 63х63 в массивной свинцовой защите (из состава гамма-спектрометра). Диапазон измерения активности радона, сорбированного в угле, на измерительных каналах Комплекса – от 0,3 до 1000 Бк.

Срок гарантийного обслуживания Комплекса – 3 года. Зарегистрирован в Государственном реестре средств измерений под № 26748-04, сертификат RU.С.38.002.А  № 17368 и допущен к применению на территории Российской Федерации.
