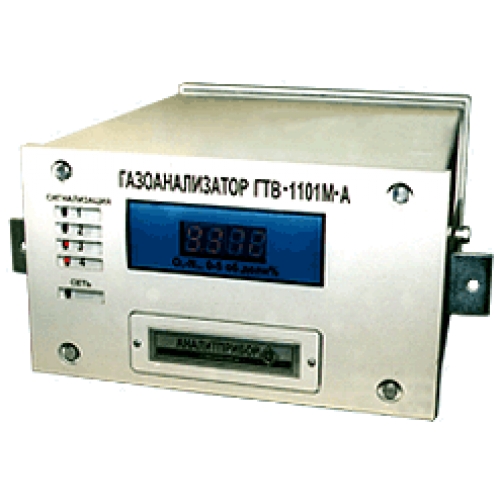

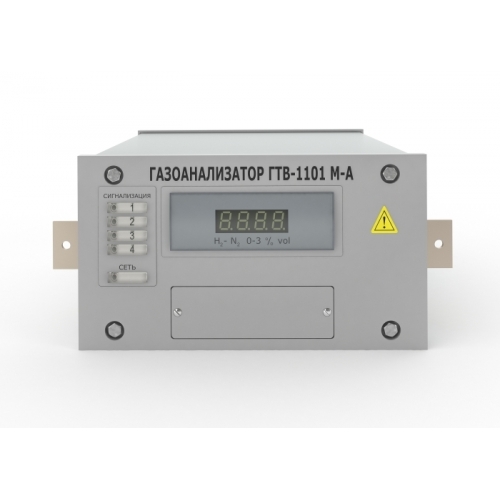

Стационарный газоанализатор водорода ГТВ-1101 МА

Цена: по запросу

Газоанализатор ГТВ-1101 М-А предназначен для непрерывного автоматического измерения объемной доли водорода в азоте или воздухе. Газоанализатор ГТВ применяется для контроля технологическх процессов на предприятиях атомной энергетики.

Способ забора пробы газоанализатора ГТВ- принудительный. Принцип работы - термокондуктометрический. Степень защиты корпуса газоанализатора - IР54. Варианты климатического исполнения газоанализатора: ТМ3, ТМ3(экспортное), УХЛ4.

Лицензия на изготовление оборудования газового анализа и вспомогательное оборудование для атомных станций ЦО-12-101-2358 от 07 июля 2004 г. Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-11-101-2359 от 07 июля 2004 г.


Технические характеристики



Характеристики
Значения
Примечание
Диапазоны измерений, %об.:

Для Н2
0-1; 0-2;
0-3; 0-5; 0-20;
Анализируемая среда:
Водород-азот
0-1; 0-2; 0-3;
водород-воздух
Предел допускаемой основной приведенной погрешности, %
± 4

Время прогрева, мин, не более
30

Установление показаний, с, не более:
35

Наличие 4 порогов сигнализации в
пределах диапазона измерений, %
5 - 90
устанав. по согласо-ванию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений)
Выходные параметры:
унифицир. выходной сигнал, мА
цифровой сигнал
“сухие” контакты реле

0-5 или 4-20
RS232
одна группа
для каждого порога
(0,1 – 1) А , в зависимости от напряжения и нагрузки
Параметры измеряемой среды:
температура, ° С
давление, кПа
влага, г/м3, не более
пыль, г/м3, не более
объемный расход, л/мин

+5 - +50
84 - 106,7
5
0,01
0,7 ± 0,2

Температура окружающей среды, ° С
+5 - +50

Питание, В
220

Потребляемая мощность, ВА, не более
20

Габаритные размеры, мм
300х370х140
Масса, не более 10 кг
Срок службы, лет, не менее
10
