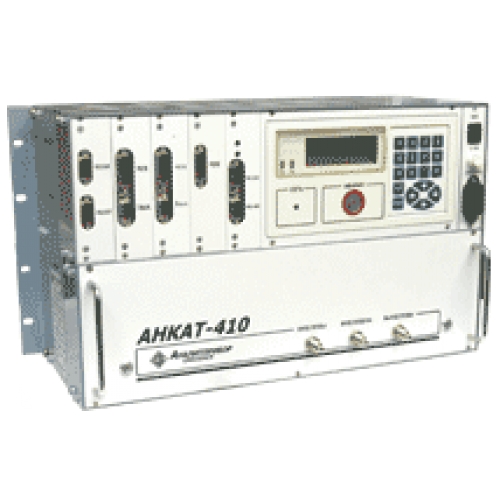

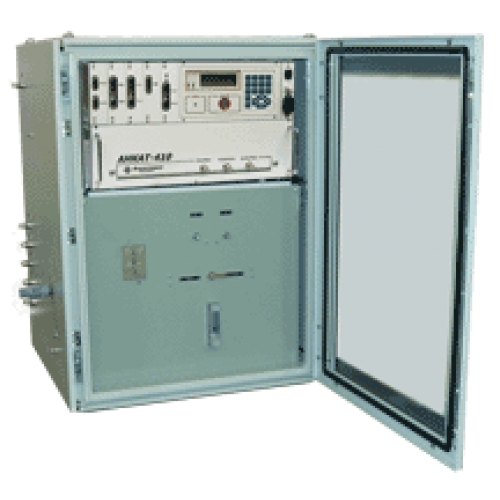

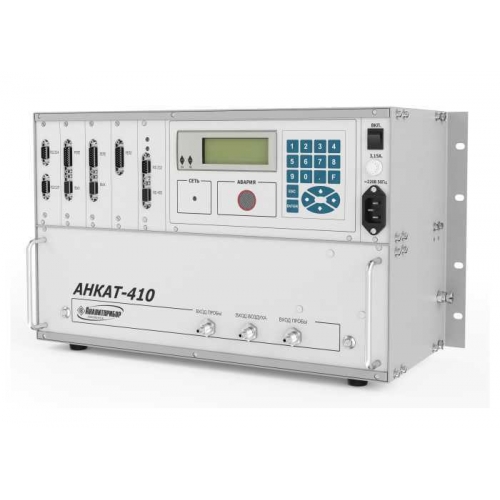

Стационарный газоанализатор промышленных выбросов АНКАТ-410 предназначен для непрерывного экологического и технологического контроля топливосжигающих и технологических установок, измеряет концентрации О2, СО, СО2, NО, NО2, SО2, H2S, НCL, NН3, Cl2, а также для анализа отработавших газов (СО, NО, NОХ, SСН) тепловозов и других дизельных двигателей.
Анкат-410 применяется на топливосжигающих и технологических установках предприятий энергетики, металлургической, стекольной, химической и нефтяной промышленностей, на предприятих производителей строительных материалов, на железнодорожном транспорте.
Тип газоанализатора - стационарный. Метод измерения - электрохимический (по каналам СО2, SСН - оптикоабсорбционный. Режим работы - непрерывный или циклический. Способ забора пробы - принудительный (от внешнего побудителя расхода, либо за счет избыточного давления)
Достоинства газоанализатора Анкат:
- отображение информации со всех каналов на четырехстрочном жидкокристаллическом индикаторе
- наличие программно изменяемых порогов сигнализации (Порог 1 и Порог 2) по каждому из каналов
- возможность выбора с клавиатуры и по каналам RS232 и RS485 вида топлива и ввод: сажевого числа, коэффициентов топлива, выбор размерности единиц измерения, ввод текущего времени и даты
- наличие 6 реле, программно назначаемых для срабатывания от сигнализаций “Порог 1” или “Порог 2” по выбираемому каналу измерения
- наличие энергонезависимой памяти для хранения до 1000 измерений
- наличие 2-х токовых выходов: тип - (0 - 5) или (4 - 20) мА, и соответствие каналу измерения - выбирается программно
- наличие цифрового выхода RS485 с протоколом обмена MODBUS RTU
- наличие функции самотестирования с выдачей информации на ЖКИ и по каналам RS232 и RS485
- возможность подключения приборов для измерения массовой концентрации пыли, скорости потока сред, дымомера СМОГ-1М, предназначенного для контроля дымности отработавших газов двигателей тепловозов
- возможность комплектации выносным пультом контроля.
Метрологические характеристики
|
Измеряемый компонент
|
Диапазон измерений (показаний)
|
Единица младшего разряда индикации
|
Участок диапазона измерения, в котором нормируется погрешность
|
Пределы основной абсолютной погрешности
|
Время установления показаний, сек
|
|
О2
|
(0 – 21) % об.
|
0,1% об.
|
(0 – 5) % об.
|
0,2% об.
|
30
|
|
(5 – 21) % об.
|
0,4% об.
|
|
СО
|
(0 – 200) млн-1
|
1,0 млн-1
|
(0 – 20) млн-1
|
5,0 млн-1
|
60
|
|
(20 – 200) млн-1
|
(5+0,06(Свх-20)) млн-1
|
|
СО
|
(0 – 2000) млн-1
((0 – 4000) млн-1)
|
1,0 млн-1
|
(0 – 2000) млн-1
|
10 млн-1 или 5%(относительная)*
|
|
СО
|
(0 – 0,5) % об.
|
0,001% об.
|
(0 – 0,5) % об.
|
5% (приведенная)
|
|
NO
|
(0 – 200) млн-1
|
1,0 млн-1
|
(0 – 50) млн-1
|
5,0 млн-1
|
60
|
|
(50 – 200) млн-1
|
(5+0,1(Свх-50)) млн-1
|
|
NO
|
(0 – 2000) млн-1
|
1,0 млн-1
|
(0 – 100) млн-1
|
10 млн-1
|
|
(100 – 200) млн-1
|
(10+0,1(Свх-100)) млн-1
|
|
NO
|
(0 – 0,4) % об.
|
0,001% об.
|
(0 – 0,4) % об.
|
10% (приведенная)
|
|
NO2
|
(0 – 140) млн-1
|
1,0 млн-1
|
(0 – 140) млн-1
|
15% (приведенная)
|
90
|
|
SO2
|
(0 – 200) млн-1
|
1,0 млн-1
|
(0 – 50) млн-1
|
10 млн-1
|
60
|
|
(50 – 200) млн-1
|
(10+0,1(Свх-50)) млн-1
|
|
SO2
|
(0 – 3000) млн-1
|
10 млн-1
|
(0 – 3000) млн-1
|
20 млн-1 или 10%(относительная)*
|
|
H2S
|
(0 – 40) мг/м3
((0 – 150) мг/м3)
|
0,1 мг/м3
|
(0 – 40) мг/м3
|
2 мг/м3 или 25%(относительная)*
|
60
|
|
HCl
|
(5 – 30) мг/м3
((0 – 150) мг/м3)
|
0,1 мг/м3
|
(5 – 30) мг/м3
|
25%(относительная)
|
180
|
|
NH3
|
(0 – 150) мг/м3
|
1 мг/м3
|
(0 – 20) мг/м3
|
5 мг/м3
|
180
|
|
(20 – 40) мг/м3
|
(5+0,25(Свх-20)) мг/м3
|
|
NH3
|
(0 – 2000) мг/м3
|
10 мг/м3
|
(0 – 2000) мг/м3
|
50 мг/м3 или 25%(относительная)*
|
|
Cl2
|
(0 – 25) мг/м3
|
0,01 мг/м3
|
(0 – 25) мг/м3
|
0,25 мг/м3 или 25%(относительная)*
|
120
|
|
СО2
|
(0 – 30) % об.
|
0,1 % об.
|
(0 – 30) % об.
|
5% (приведенная)
|
90
|
|
SCH
|
(0 – 0,05) % об.
|
0,0001 % об.
|
(0 – 0,05) % об.
|
5% (приведенная)
|
60
|
* - берется большее значение основной погрешности из двух вычисленных
Свх - содержание определяемого компонента на входе газоанализатора
Технические характеристики
|
Характеристики
|
Значения
|
Примечание
|
|
Время прогрева, мин, не более
|
60
|
|
|
Время работы газоанализатора без корректировки, мес., не менее
|
6
|
|
|
Унифицированные выходные сигналы
токовый выход, мА
цифровой выход
|
(4 – 20)
RS232 и RS485
|
|
|
Релейный выход
|
6 реле для срабатывания от сигнализации «Порог1», «Порог2»
|
Выбирается программно, напряжение и ток коммутации реле – 220 В, 2,5 А
|
|
Температура окружающей среды, °С
|
от +5 до +45
|
|
|
Напряжение питания, В
|
220
|
50 Гц
|
|
Потребляемая мощность, ВА, не более
|
40
|
|
|
Габаритные размеры, мм, не более
|
485х285х211
|
Масса не более 12 кг
|
|
Средний срок службы, лет, не менее
для газоанализатора
для ЭХЯ
|
10
3
|
|
|
|
