Цена:
37 840 руб.
с НДС на одноканальный прибор
Стационарный газоанализатор ЭССА-NH3/N, исполнение БС/(Н)/(Р) предназначен для измерения содержания аммиака (NH3) в воздухе рабочей зоны, сигнализации о превышении двух или трех заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2, ПОРОГ 3) и управления внешними устройствами.

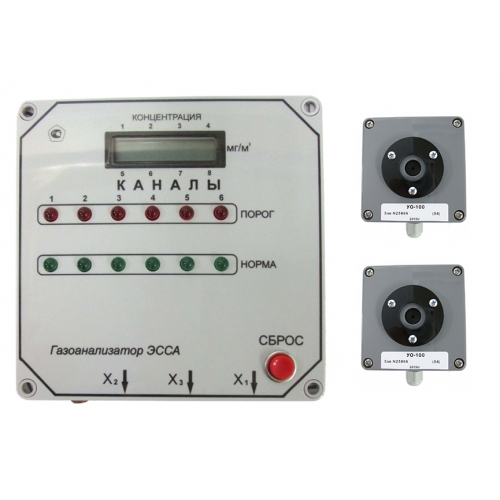

Газоанализатор ЭССА NH3 состоит из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. Диапазон измерения газоанализатора определяется типом используемого ИП. ИП соединяется с БС двужильным экранированным кабелем, образуя измерительный канал.
Общее число ИП (N), соединяемых с БС, от 1 до 16. В исполнении Р предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232. В состав исполнения Н входит блок реле (БР), формирующий релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов.
Особенности газоанализатора ЭССА:
- измерение массовой концентрации аммиака (NH3) с помощью электрохимического сенсора, установленного в ИП;
- отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации;
- формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации;
- формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н;
- отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП);
- индикация текущих значений массовой концентрации аммиака;
- регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения Р.
Межповерочный интервал газоанализатора составляет 12 месяцев. Гарантийный срок, установленный на газоанализатор, составляет 24 месяцев с момента поставки. Номер в Госреестре 17424-03 Разрешение Госгортехнадзора на применение № РРС 04-9212 Выполнены в соответствии с ПБ-09-220-98
Комплект поставки ЭССА аммиак:
- Блок сигнализации
- ИП аммиак
- Вставка плавкая
- Насадка градуировочная
- розетка кабельная
- вилка кабельная
- паспорт
- РЭ
- методика поверки
По отдельному заказу:
Технические характеристики
|
Принцип измерения
|
Электрохимический
|
Электрохимический
|
|
Диапазон измерения, мг/м3
|
ИП АМ-100
|
0 – 100
|
-
|
|
ИП АМ-500
|
-
|
0 – 500
|
|
ИП АМ-2000
|
0 – 2000
|
-
|
|
Основная погрешность измерения, % ,
|
ИП АМ-100; АМ-500
|
0 – 20 мг/м3 , приведенная
|
20
|
20
|
|
20 – 200 (600) мг/м3, относительная
|
20
|
20
|
|
ИП АМ-2000
|
0 – 60 мг/м3, приведенная
|
20
|
-
|
|
60 - 2000 мг/м3, относительная
|
20
|
-
|
|
Число порогов сигнализации
|
2
|
3
|
|
Пороги сигнализации, мг/м3
|
ИП АМ-100
|
20; 60
|
-
|
|
ИП АМ-500
|
-
|
20, 60, 500
|
|
ИП АМ-2000
|
500; 1500
|
|
|
Число ИП (N)
|
От 1 до 16
|
От 1 до 16
|
|
Сигнализация
|
Световая, релейные сигналы
|
Световая, релейные сигналы
|
|
Срок службы сенсора, месяцев
|
12
|
12
|
|
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля*
|
0,50 мм2
|
1200
|
1200
|
|
0,35 мм2
|
870
|
870
|
|
0,20 мм2
|
520
|
520
|
|
0,12 мм2
|
300
|
300
|
|
Рабочие условия эксплуатации ИП:
|
- температура, °С
|
От минус 35 до 45
|
От минус 35 до 45
|
|
- относительная влажность, %
|
от 30 до 95
|
от 30 до 95
|
* кабель поставляется по отдельному заказу
