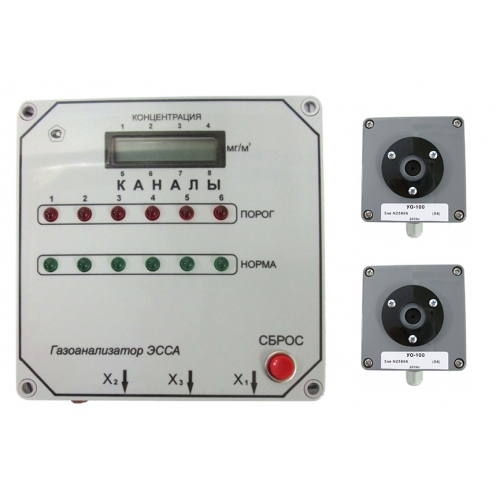

Стационарный газоанализатор ЭССА-Cl2/N, исполнение БС

Цена: 38 840 руб. с НДС на одноканальный прибор

Стационарный газоанализатор ЭССА-Cl2/N исполнение БС/(Н)/(Р) предназначен для измерения содержания хлора (Cl2 ) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2) и управления внешними устройствами.

Газоанализатор ЭССА-Cl2  состоит из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. Диапазон измерения определяется типом используемого ИП. ИП соединяется с БС двужильным экранированным кабелем, образуя измерительный канал.

Общее число ИП (N), соединяемых с БС, от 1 до 16. В исполнении Р предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232. В состав исполнения Н входят блоки реле (БР), формирующий релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов. Для проверки работоспособности газоанализаторов на месте может использоваться генератор хлора ХЛОРОГЕН.

Особенности газоанализатора ЭССА:

  • измерение массовой концентрации хлора (Cl2) с помощью электрохимического сенсора (Sixthsense), установленного в ИП;
  • отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации;
  • формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации;
  • формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н;
  • отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП);
  • индикация текущих значений массовой концентрации хлора;
  • регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения Р.

Межповерочный интервал газоанализатора составляет 12 месяцев. Гарантийный срок, установленный на газоанализатор, составляет 24 месяцев с момента поставки. Номер в Госреестре 17424-03 Разрешение Госгортехнадзора на применение № РРС 04-9212

Комплект поставки ЭССА хлор:

  • Блок сигнализации
  • ИП хлор
  • Вставка плавкая
  • Насадка градуировочная
  • Розетка кабельная
  • Вилка кабельная
  • паспорт
  • РЭ
  • методика поверки

По отдельному заказу:

  • Кабель






Технические характеристики



Принцип измерения
Электрохимический
Диапазон измерения, мг/м3
ИП ХЛ-5
0 – 5
ИП ХЛ-50
0 – 25
ИП ХЛ-50
0 – 50
Основная погрешность измерения, %
ИП ХЛ-5
0 – 1 мг/м3, приведенная
20
1- 5 мг/м3, относительная
20
ИП ХЛ-50
0 – 5 мг/м3, приведенная
20
5 – 50 мг/м3, относительная
20
Число порогов сигнализации
2
Пороги сигнализации, мг/м3
ИП ХЛ-5
1;3
ИП ХЛ-50
25;40
Число ИП (N)
от 1 до 16
Сигнализация
световая, релейные сигналы
Срок службы сенсора, месяцев
24
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля*
0,50 мм2
1200
0,35 мм2
870
0,20 мм2
520
0,12 мм2
300
Рабочие условия эксплуатации ИП:
- температура, °С
- относительная влажность, %
от минус 35 до 45
от 30 до 95

* кабель поставляется по отдельному заказу
