ЭКОФИЗИКА-111В Виброэксперт 111В

Руководство по эксплуатации Экофизика 111В

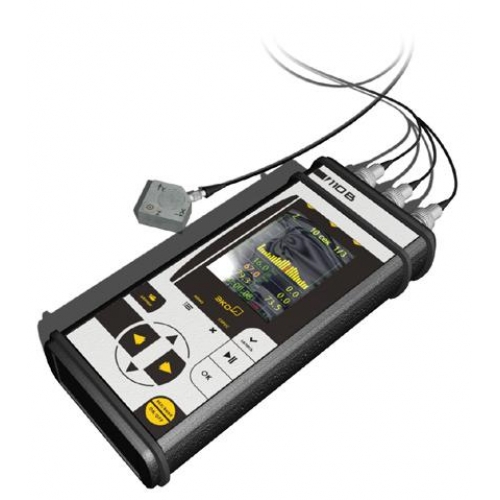

Виброэксперт-111В- это трехканальный виброметр-анализатор спектра, предназначенный для оценки воздействия вибрации на человека, конструкции зданий и сооружений, а также для исследований вибрационной активности машин.

Измеряемые параметры: вибрация (3 компоненты), спектры. Прецизионный трёхканальный виброметр-анализатор спектра в комплекте: трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В с тремя входами BNC (ICP/IEPE), 3-компонентный вибродатчик (АР2038Р-10), сумка, два комлекта аккумуляторов с зарядным устройством, набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В", набор измерительно-программных модулей "Санитарная виброметрия ЭФБ-110В".

Варианты комплектации виброметров Экофизика 111В:

Комплекты поставки виброметра-анализатора ЭКОФИЗИКА-111В  различаются видом первичного преобразователя (1-осевой/3-осевой/цифровой/без датчика) и наборами измерительных программ (режимов измерений). Режимы измерений прибора объединены в три группы: "Инженерная виброметрия ЭФБ-110В", "Санитарная виброметрия ЭФБ-110В", "Цифровые измерители DIN".

Инженер-111В (без датчиков)

Прецизионный трёхканальный анализатор спектра в комплекте: трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В  с тремя входами BNC (ICP/IEPE), сумка, два комплекта аккумуляторов с зарядным устройством, руководство по эксплуатации, паспорт, свидетельство о поверке, набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В" или "Санитарная виброметрия-ЭФБ-110В" (в зависимости от потребностей заказчика). ПРИМЕЧАНИЕ: Рекомендуется в качестве замены индикаторных блоков приборов ОКТАВА-101В, ОКТАВА-101ВМ, ЭКОФИЗИКА-110В с возможностью использования вибропреобразователей старых комплектов.

ВСЕ_РЕЖИМЫ-111В

Измеряемые параметры: вибрация (3 компоненты), спектрыПрецизионный трёхканальный виброметр-анализатор спектра в комплекте: трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В с тремя входами BNC (ICP/IEPE), 3-компонентный вибродатчик (АР2038Р-10), сумка, два комлекта аккумуляторов с зарядным устройством, набор измерительно-программных модулей "Инженерная виброметрия-ЭФБ-110В", набор измерительно-программных модулей "Санитарная виброметрия-ЭФБ-110В", набор измерительно-программных модулей "Цифровые измерители DIN".

СТРОИТЕЛЬ-111В

Измеряемые параметры: вибрация зданий и сооружений (3 канала), спектры. Прецизионный виброметр, анализатор спектра в комплекте: трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В, датчик вибрации 1-компонентный AP2099-100 с повышенным разрешением - 3 штуки, сумка, два комплекта аккумуляторов с зарядным устройством, руководство по эксплуатации, паспорт, свидетельство о поверке, набор измерительно-программных модулей "Санитарная виброметрия ЭФБ-110В", набор измерительно-программных модулей "Инженерная виброметрия ЭФБ-110В", установочная напольная платформа 004ОП, установочный магнит АМ-01-ОКТ - 3 шт, комплект посадочных мест (5 шт.), комплект шпилек ШМ5Д8, мастика AW-01-1, пакет программ Signal+RTA.

ВиброАкустика-111В

Измеряемые параметры: вибрация (3 компоненты), шум, спектры. Состав комплекта: трёхканальный измерительно-индикаторный блок ЭКОФИЗИКА-111В с тремя входами BNC (ICP/IEPE), 3-компонентный вибродатчи (АР2038Р-10), сумка, два комлекта аккумуляторов с зарядным устройством, руководство по эксплуатации, паспорт, свидетельство о поверке, цифровой преобразователь ОКТАФОН-110А-DIN с микрофоном, набор измерительно-программных модулей "Инженерная виброметрия-ЭФБ-110В", набор измерительно-программных модулей "Санитарная виброметрия-ЭФБ-110В", набор измерительно-программных модулей "Цифровые измерители DIN".

Номер в Госреестре: 48433-11 (Беларусь: РБ 03 06 5015 12).


Возможности прибора Экофизика 111В:

• Прямое подключение вибродатчиков со встроенной электроникой (IEPE, ICP и т.п.)
• Измерение среднеквадратичных и пиковых корректированных виброускорений, дозы вибрации (VDV) по трем направлениям одновременно (ГОСТ ИСО 8041)
• Измерение уровней вибрации в октавных и 1/3-октавных полосах частот по трем направлениям одновременно
• Металлический корпус, прочность к внешнему воздействию
• Автоматическая запись в память результатов измерений и оцифрованных сигналов
• Режим постобработки записанных сигналов
• Энергонезависимая память 4 гигабайта
• Канал телеметрии, дистанционное управление и работа с прибором
• Подключение цифровых измерительных преобразователей

Особенности прибора  Экофизика 111В:

• Количество аналоговых каналов: 3
• Отсутствие кабельного эффекта благодаря применению датчиков со встроенной электроникой
• Линейный рабочий диапазон более 100 дБ без переключения усиления
• Одновременное измерение спектров по трем каналам в диапазоне частот до 10 кГц (20 кГц для исполнения "Белая")
• Измерение вибрации одновременно в трех точках в диапазоне частот до 10 кГц
• Возможность индикации измерений звука при подключении цифрового преобразователя ОКТАФОН-110А-DIN
• Измерение процентилей Ln, дозы вибрации и других статистических показателей
• Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда)

Расширенные возможности прибора в исполнении Экофизика-111В

• Диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
• Список доступных датчиков открывается непосредственно в измерительной программе.
• Графическая хронограмма позволяет видеть развитие процесса в реальном времени.
• Виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий.
• Постобработка файлов мультизаписи теперь может осуществляться самим прибором без применения компьютера.
• Групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
• Встроенный блокнот - рабочий журнал измерений в текстовом формате.
• 1/3-октавный анализ с экранными коррекциями спектра.
• БПФ-анализ по трем каналам одновременно.
• Возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения).
• 3-канальный регистратор виброакустических сигналов может работать независимо от набора измерительных программ.
• Телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.

Области применения прибора Экофизика-111В

• Санитарно-гигиеническая оценка вибрации на рабочем месте
• Санитарно-гигиеническая оценка вибрации в помещениях жилых и общественных зданий
• Измерение вибрационных характеристик оборудования и строительных конструкций
• Оценка воздействия вибрации на здания и сооружения
• Научно-исследовательские и опытно-конструкторские работы

 Технические характеристики
