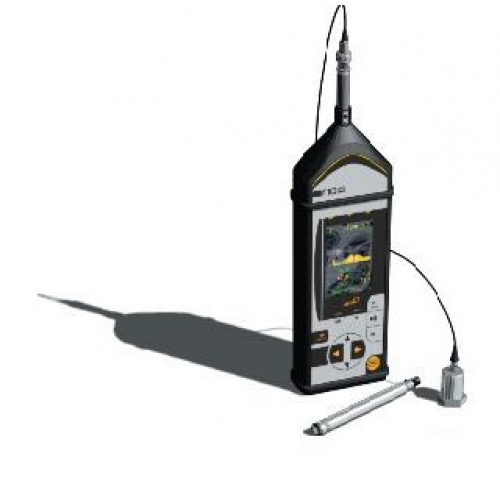

ЭКОФИЗИКА-110А ЭкоАкустика 110А Белая

Цена: 170 000 руб. с НДС

Белая ЭкоАкустика-110А- прецизионный шумомер, анализатор спектра. Измеряемые параметры: шум, инфразвук, ультразвук, спектры

Руководство по эксплуатации Экофизика 110А

В комплекте: одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая), микрофон, предусилитель, сумка, два комплекта аккумуляторов с зарядным устройством, руководство по эксплуатации, паспорт, свидетельство о поверке, набор измерительно-программных модулей "Инженерная акустика ЭФБ-110А", набор измерительно-программных модулей "Санитарная акустика ЭФБ-110А", набор измерительно-программных модулей "Цифровые измерители DIN"

Другие варианты комплектов:

Белый Инженер - 110А (без датчиков)
Прецизионный анализатор спектра в комплекте: одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (БЕЛАЯ), сумка, два комплекта аккумуляторов с зарядным устройством,  руководство по эксплуатации, паспорт, свидетельство о поверке, набор измерительно-программных модулей: "Инженерная акустика ЭФБ-110A" или "Санитарная акустика ЭФБ-110A" (в зависимости от потребностей заказчика)ПРИМЕЧАНИЕ: Рекомендуется в качестве замены индикаторных блоков приборов ОКТАВА-101А, ОКТАВА-101АМ, ОКТАВА-110А с возможностью использования микрофонов и предусилителей старых комплектов
Измеряемые параметры: шум, инфразвук, ультразвук, спектры.
Прецизионный шумомер, анализатор спектра в комплекте: одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая), микрофон, предусилитель, сумка, два комплекта аккумуляторов с зарядным устройством, руководство по эксплуатации, паспорт, свидетельство о поверке, набор измерительно-программных модулей "Санитарная акустика ЭФБ-110А"
Измеряемые параметры: шум, инфразвук, ультразвук, вибрация (одна компонента), спектры
В комплекте: одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая), микрофон, предусилитель, 1-компонентный вибродатчик с адаптером 110A-IEPE, сумка, два комплекта аккумуляторов с зарядным устройством,  руководство по эксплуатации, паспорт, свидетельство о поверке, набор измерительно-программных модулей "Санитарная акустика ЭФБ-110А"
Тишина
Измеряемые параметры: шум, вибрация в слышимом диапазоне частот и диапазоне вибробезопасности, спектры
Прецизионный шумомер-виброметр, анализатор спектра в комплекте: одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая), микрофон 50 мВ/Па, предусилитель, сумка, два комплекта аккумуляторов с зарядным устройством, 1-компонентный датчик AP2037, руководство по эксплуатации, паспорт, свидетельство о поверке,- набор измерительно-программных модулей "Санитарная акустика ЭФБ-110А", набор измерительно-программных модулей "Инженерная акустика ЭФБ-110А", удлинительный микрофонный кабель EXC005R, малошумящий усилитель P301, адаптер прямого входа OCT110-DIR
Виброакустика-110А
Измеряемые параметры: шум, инфразвук, ультразвук, вибрация (одна компонента), спектры
Прецизионный шумомер-виброметр, анализатор спектра в комплекте: одноканальный измерительно-индикаторный блок ЭКОФИЗИКА-110А (Белая), микрофон, предусилитель, 1-компонентный вибродатчик (ДН-4Э) с адаптером 110A-IEPE, сумка, два комплекта аккумуляторов с зарядным устройством,  руководство по эксплуатации, паспорт, свидетельство о поверке, набор измерительно-программных модулей "Инженерная акустика ЭФБ-110А", набор измерительно-программных модулей "Санитарная акустика ЭФБ-110А",  набор измерительно-программных модулей "Цифровые измерители DIN"



Шумомер, анализатор спектра ЭКОФИЗИКА-110А ЭкоАкустика 110А предназначен для оценки влияния звука, инфразвука и ультразвука и иных динамических физических процессов на человека на производстве, в жилых и общественных зданиях, определения акустических характеристик механизмов и машин, а также для научных исследований.

ЭКОФИЗИКА-110А ЭкоАкустика 110А выполняет функции шумомера 1 класса (ГОСТ 17187, ГОСТ 53188.1, МЭК 61672-1), анализатора спектров (МЭК 61260).

Прибор имеет один аналоговый вход. Частотный диапазон измерений прибора ЭКОФИЗИКА-110А в исполнении "110А" ограничен частотой 50 кГц. Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-3-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.)

Расширенные возможности прибора в исполнении ЭКОФИЗИКА-110А (Белая):

  • Диспетчер датчиков управляет реестром единиц измерений, картотеками датчиков и калибраторов, функциями калибровки.
  • Список доступных датчиков открывается непосредственно в измерительной программе.
  • Графическая хронограмма позволяет видеть развитие процесса в реальном времени.
  • Многошаговый откат на несколько секунд назад позволяет исключить из рассмотрения испорченные данные
  • Виброакустический калькулятор выделяет участки хронограмм и рассчитывает результаты измерений только для выбранных событий.
  • Постобработка файлов мультизаписи теперь может осуществляться самим прибором без применения компьютера.
  • Групповой замер позволяет объединить несколько однократных замеров в общем файле и затем получить средние, максимальные и минимальные значения, а также стандартную неопределенность на экране прибора.
  • Встроенный блокнот - рабочий журнал измерений в текстовом формате.
  • 1/3-октавный анализ с экранными коррекциями спектра.
  • Возможность использования производных единиц измерения (например, получение спектров виброскорости и виброперемещения для датчика ускорения).
  • Регистратор виброакустических сигналов может работать независимо от набора измерительных программ.
  • USB Audio – функция цифрового микрофона.
  • Телеметрия реального времени через порт USB без использования адаптеров интерфейса DOUT.

Комплект поставки ЭКОФИЗИКА-110А ЭкоАкустика 110А:

  • ИБ Экофизика-110А (Белая)
  • Предусилитель микрофонный
  • микрофон свободного поля
  • Паспорт-формуляр; руководство по эксплуатации
  • Аккумуляторная батарея (2 комплекта)
  • Внешнее зарядное устройство
  • набор измерительных программ "Санитарная акустика ЭФБ-110А"; набор измерительных программ "Измерительная акустика ЭФБ-110А"; набор измерительных программ "Цифровые измерители DIN"



Технические характеристики в качестве шумомера
Класс точности
1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012
Частотные коррекции
A, C, Z, AU;  G, FI (общий УЗД инфразвука)
Временные характеристики
F (быстро), S (медленно), I (импульс), Пик, Leq (эквивалентный уровень),
LE (звуковая экспозиция)
Измеряемые параметры
текущие, максимальные, минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G, 1/1 и 1/3-октавные от 1,6 Гц до 20 кГц), пиковые уровни звука, уровни звуковой экспозиции, процентили L1...L99, гистограмма распределения
Уровень собственных шумов с микрофоном ВМК-205 (МК-265)
17,0 дБА; 22,0 дБС; 26,0 дБZ
Максимальные измеряемые уровни звукового давления
139,0 дБ (для ВМК-205, МК-265); 150 дБ (для МК233, М201);
160 дБ (для МК401, МК301)
Линейный рабочий диапазон (для микрофона ВМК-205, МК-265)
22 – 139 дБА, 27 – 139 дБС, 31 – 139 дБZ
Технические характеристики в качестве виброметра
Удовлетворяемые стандарты, показатели точности
ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра
Общая вибрация, Локальная вибрация
Количество каналов
1-3 (определяется типом и количеством вибродатчиков и исполнением)
Тип вибропреобразователя
Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры
три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), гистограммы распределения корректированных виброускорений и соответствующие процентили L1...L99
Частотные коррекции общей вибрации (измеряются одновременно)
Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно)
Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики
СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5 с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2
По входу MIC: 58 - 174 (Wm), 60-174 (Wk, Wb, Wc), 56-174 (Wd),  55-174 (We), 63-174 (Wj), 65-164 (Fk, Fm), 50-174 (Wh), 64-174 (Fh).
По входам X, Y, Z: 59 - 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
Пределы основной относительной погрешности измерения виброускорения на опорной частоте
+/-0,3 дБ
Технические характеристики прибора ЭКОФИЗИКА-110А в качестве 1/n-октавного анализатора спектра
Удовлетворяемые стандарты и показатели точности
Класс 1 по МЭК 61260
Наборы фильтров
октавные, 1/3-октавные фильтры,
1/12-октавные фильтры
Диапазон частот анализа в реальном времени для октавных фильтров
ОбВиб-Эко-1,-3: 1 Гц - 125 Гц
ЛокВиб-Эко-1, -3: 8 Гц - 1000 Гц
ЭкоЗвук: 2 Гц - 16 кГц
Диапазон частот анализа в реальном времени для 1/3-октавных фильтров
ОбВиб-Эко-1,-3; Анализ-1(3)-LF: 0,8 - 160 Гц
ЛокВиб-Эко-1,-3; Анализ-1(3)-MF: 6,3 - 1250 Гц
Анализ-4-EF: 0,8 - 10000 Гц
ЭкоЗвук: 1,6 - 20000 Гц
Ультразвук-40к: 25 - 40000 Гц
Анализ-4-HF: 25-40000 Гц (MIC), 25-10000 Гц (X,Y,Z)
Ультразвук-100к: 25 Гц - 100 кГц
Диапазон частот анализа в реальном времени для 1/12-октавных фильтров
Анализ 1/12: 102 - 9800 Гц
Линейный рабочий диапазон октавных фильтров
102 дБ
Линейный рабочий диапазон 1/3-октавных фильтров
в диапазоне 0,8 - 125 Гц: 110 дБ
в диапазоне 25  - 40000 Гц: 104 дБ
в диапазоне 25 Гц - 100 кГц: 100 дБ
Линейный рабочий диапазон 1/12-октавных фильтров
109 дБ
Максимальное измеряемое входное напряжение
MIC: 139 дБ отн. 1 мкВ
X, Y, Z: 125 дБ отн. 1 мкВ
Технические характеристики прибора ЭКОФИЗИКА-110А в качестве узкополосного анализатора спектра
Среднеквадратичные значения уровня напряжения в полосах селекции сигналов
диапазоне частот от 2 Гц до
45 000 Гц (режим "Микровольтметр") и до 500 кГц (режим "Селективный вольтметр").
Узкополосные спектры сигналов
в диапазоне частот от 2 Гц до 37,5 кГц (режимы "Микровольтметр", "БПФ-1").
Среднеквадратичные и максимальные значения напряжения в 27 полосах
в диапазоне от 25 Гц до 675 Гц (П6-70-H400, -H300; П6-71-Е400, П6-71-E300).
Среднеквадратичные и максимальные значения напряжения
в полосах 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц, 30-300 кГц, 10 кГц – 30 кГц; 5 – 2000 Гц, 2 кГц – 400 кГц (с(П6-70-H400, -H300; П6-71-Е400, П6-71-E300).
Параметры узкополосного полосового анализа (режимы "Микровольтметр", "Селективный вольтметр")
Ширина селективной полосы BW (по уровню -3 дБ):
выбирается вручную из набора: 1;  1,5;  2,2;  3,3;  4,7;  6,8;  10;  15;  22;  33;  47;  68;  100 Гц.
Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются
на величину 2·BW Гц
Автоматическая подстройка центральной частоты фильтра:
в пределах ±BW/2 Гц.
Пределы погрешности определения среднеквадратичного значения
в диапазоне 2 Гц – 10 Гц: не более 3%;
в диапазоне 10 Гц – 10 кГц: не более 1,5%;
в диапазоне 10 кГц – 45 кГц: не более 2%;
в диапазоне 45 кГц – 500 кГц (исполнение HF): не более 5%.
Диапазон измерений на опорной частоте (1000 Гц)
140 дБ

Верхний предел входных напряжений (на опорной частоте)
28 Впик-пик.
Параметры Быстрого преобразования Фурье (режимы "Микровольтметр", "БПФ-1")

Количество точек в окне анализа
1024

Объем выборки (в зависимости от диапазона анализа)
от 375 до 96000

Количество усреднений (в зависимости от диапазона анализа)
от 1 до 256
Количество линий БПФ, выводимых на индикатор:
200
Величина перекрытия окон БПФ
87%
Диапазон ZOOM
от 4 до 32
Усреднение
линейное, линейное с накоплением
Временное окно
модифицированноеFlap-Top (ISO 18431).
Диапазон частот
1 Гц - 48 кГц
Полосовые фильтры для анализа электрических и магнитных полей антеннами П6-70 и П6-71
H-фильтры
Фильтры H25, H50, H75 … H675.
Фильтр H5-2000.
Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц).
Фильтр H10-30k.
Фильтр H2-400k (для исполнения HF).
Декадные фильтры
30-300 Гц.
300 – 3000 Гц.
3 – 30 кГц.
30-300 кГц (исполнение HF).
