Измеритель напряженности электростатического поля СТ-01

Цена: 55 400 руб.

Измеритель напряженности электростатического поля СТ-01 предназначен для экспрессных измерений в жилых и рабочих помещениях уровней электростатических полей согласно СанПиН 2.4.7/1.1.1286-03, ГОСТ 12.1045-84 и СанПиН 2.2.4.1191-03. В комплект входит измерительная пластина в форме диска диаметром 200 мм для измерения поверхностного электростатического потенциала согласно СанПиН 2.2.2/2.4.1340-03. Измеритель СТ-01 применяется  при обеспечении контроля за биологически опасными уровнями электростатических полей.

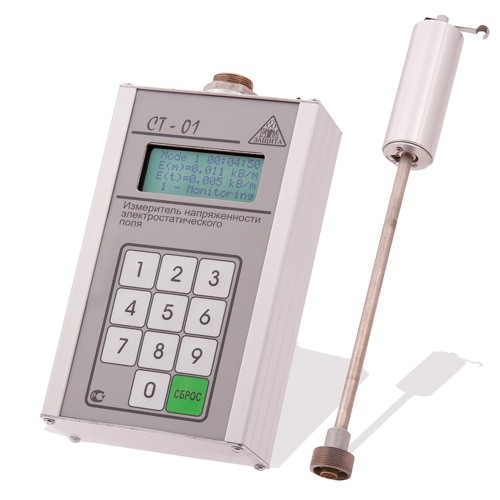

СТ- 01 состоит из преобразователя напряженности электростатического поля, блока управления и индикации и сетевого блока питания. Работа измерителя основана на возбуждении в преобразователе под воздействием измеряемого электростатического поля переменного напряжения, пропорционального напряженности измеряемого электростатического поля и измерении этого напряжения.

Основным элементом блока преобразования является модулятор, представляющий собой металлическую пластинку (лепесток модулятора), асимметрично закрепленную на оси вращения микроэлектродвигателя и электрически изолированную от оси двигателя. При вращении лепестка модулятора в однородном электростатическом поле потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой, равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения.

Переменный потенциал с лепестка модулятора через скользящий контакт, предусилитель и фильтр поступает на вход аналого-цифрового преобразователя и далее обрабатывается микропроцессором. Конструктивно измеритель выполнен в виде малогабаритного носимого прибора с автономным питанием, (аккумуляторная батарея 6В).


Технические характеристики



Диапазон измерения напряженности электростатического поля, кВ/м
0,3…180
Пределы допускаемой основной относительной погрешности, %
±15
Время непрерывной работы не менее, ч
6
Габаритные размеры, не более, мм:
-преобразователя напряженности электростатического поля
-блока управления и индикации

320х32х32
170х105х42
Масса измерителя с аккумуляторами, не более, кг
1,1
Мощность, потребляемая от батареи питания, не более, Вт
0,6
Среднее время наработки на отказ, не менее, ч
1000
