Измеритель напряженности поля промышленной частоты П3-50А (ПЗ-50Б, П3-50В)

Цена: 65 400 руб.

Описание типа средств измерений измерителя П3-50

Измеритель П3-50 предназначен для измерения напряженности электрического и магнитного поля промышленной частоты (50Гц) и применяется для контроля предельно допустимых уровней электрического и магнитного поля согласно ГОСТ 12.1.002-84 и СанПиН 2.2.4.723-98.

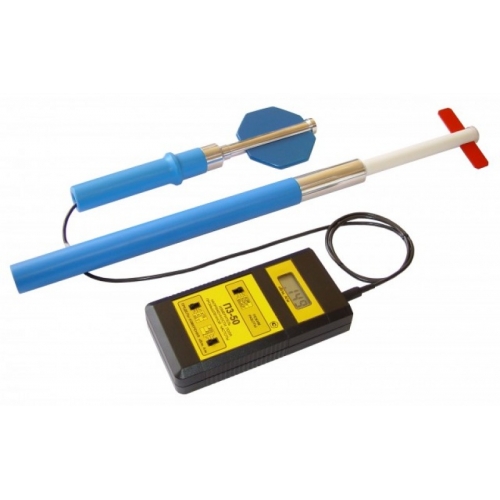

ПЗ-50 выполнен в виде малогабаритного носимого прибора с автономным питанием. Основными элементами измерителя являются устройство отсчетное УО3-50 и антенны-преобразователи (АП) направленного приёма. Работа измерителя основана на возбуждении в АП под воздействием измеряемого поля переменного напряжения, пропорционального напряженности поля. Переменное напряжение предварительно усиливается в АП и поступает на вход УО3-50, где происходит его фильтрация, дальнейшее усиление, преобразование в постоянное напряжение и индикация.

Для измерения напряженности электрического поля предназначена АП Е3-50.Для измерения напряженности магнитного поля предназначена АП Н3-50. Измеритель поставляется в комплектах П3-50А, П3-50Б и П3-50В. П3-50А предназначен для измерения напряженности электрического поля. П3-50Б предназначен для измерения напряженности магнитного поля. П3-50В совмещает функции комплектов П3-50А и П3-50Б.


Технические характеристики



Диапазон частот, Гц
48...52
Диапазоны измерения:
Напряженности электрического поля (П3-50А, П3-50В), кВ/м
Напряженности магнитного поля (П3-50Б, П3-50В), А/м

0,01 - 100
0,1 - 1800
Пределы измерения:
Напряженности электрического поля, кВ/м
Напряженности магнитного поля, А/м

0,2, 2, 20, 200
0,2, 2, 20, 200, 2000
Допускаемая относительная основная погрешность, %
(Ап - предел измерений, Аизм - измеренное значение)
±[15 +0,2 (Ап/Аизм )]
Допускаемая дополнительная погрешность
6% на каждые 10°С отклонения от нормальной температуры
Допускаемое значение перегрузки:
Напряженности электрического поля, кВ/м
Напряженности магнитного поля, А/м

<200
<10000
Время установления рабочего режима, мин
3
Питание (сменные элементы), В
4х1,5
Время непрерывной работы, ч
16
Размеры:
Антенны, мм
Устройство отсчетное, мм

450х110х40
170х85х45
Масса:
Антенны, кг
Устройство отсчетное, кг

0,8
0,5
