Стационарный сигнализатор СТГ-1 на оксид углерода предназначен для выдачи сигнализации о превышении установленных значений объемной доли горючих газов (метан или пропан-бутановая смеси) и массовой концентрации оксида углерода в воздухе.
Область применения сигнализатора на оксид углерода (СО) СТГ-1: установка в помещении котельных различной мощности, работающих на сжиженном и природном газах, а также в невзрывоопасных зонах других производственных, административных и жилых помещений.
Способ забора пробы - диффузионный
Принцип работы термохимический (на горючий газ), электрохимический (на СО)

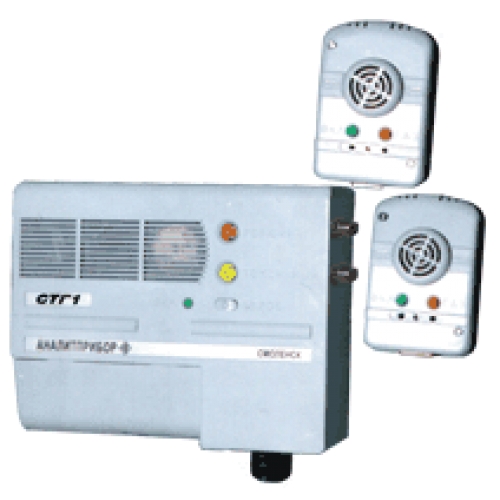

Конструктивно каждый сигнализатор состоит из блока контроля и сигнализации (БКС) со встроенным датчиком оксида углерода и одного или двух блоков датчиков горючих газов (БД), соединенных с БКС кабельными линиями.
Достоинства СТГ-1:
- Наличие «сухих» контактов реле по каждому порогу сигнализации позволяющих включать (отключать) вентиляцию, сирену и другие исполнительные устройства
- Подключение БД к БКС трехжильным кабелем
- Наличие сигнализации неправильного подключения БД, обрыва или к.з. линии связи БД с БКС
- Прост в обслуживании и удобен при эксплуатации
Варианты исполнения
|
Условное наименование и обозначение модификаций сигнализатора
|
Сигнальная концентрация (по метану), %НКПР
|
Колличество блоков датчика горючих газов
|
Состояние сигнализации
ГАЗ ГОРЮЧИЙ
при включении питания
|
|
СТГ1-1Д10 (в) ИБЯЛ.413411.034
|
10
|
1
|
Включена
|
|
СТГ1-1Д10 (о) ИБЯЛ.413411.034-01
|
10
|
1
|
Отключена
|
|
СТГ1-1Д20 (в) ИБЯЛ.413411.034-02
|
20
|
1
|
Включена
|
|
СТГ1-1Д20 (о) ИБЯЛ.413411.034-03
|
20
|
1
|
Отключена
|
|
СТГ1-2Д10 (в) ИБЯЛ.413411.034-04
|
10
|
2
|
Включена
|
|
СТГ1-2Д10 (о) ИБЯЛ.413411.034-05
|
10
|
2
|
Отключена
|
|
СТГ1-2Д20 (в) ИБЯЛ.413411.034-06
|
20
|
2
|
Включена
|
|
СТГ1-2Д20 (о) ИБЯЛ.413411.034-07
|
20
|
2
|
Отключена
|
Примечание: Датчик оксида углерода входит во все модификации сигнализатора
Модификации СТГ1…(в) выполнены в соответствии и с требованиями «Дополнения к СН и П-35-76 (п.15.17 “Котельные установки”). Правила предусматривают запуск котлов при аварийном их отключении (например из-за отключения электроэнергии) производить в ручную. Для реализации данных требования в сигнализаторах предусмотрена кнопка «СБРОС», нажатие которой, позволяет перевести прибор в рабочий режим и включить подключенные исполнительные механизмы, после устранения неисправности или включения электроэнергии.
В модификациях СТГ1…(о) включение прибора в работу и подключенных исполнительных механизмов (электромагнитные клапана) происходит автоматически после устранения неисправности или включения электроэнергии без нажатия кнопки «СБРОС».
