Стационарный газоанализатор ЭССА H2S/N, исполнение БС

Цена: 37 840 руб. с НДС на одноканальный прибор

Стационарный газоанализатор ЭССА-H2S/N исполнение БС/(Н)/(Р) предназначен для измерения содержания сероводорода (H2S) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2) и управления внешними устройствами.

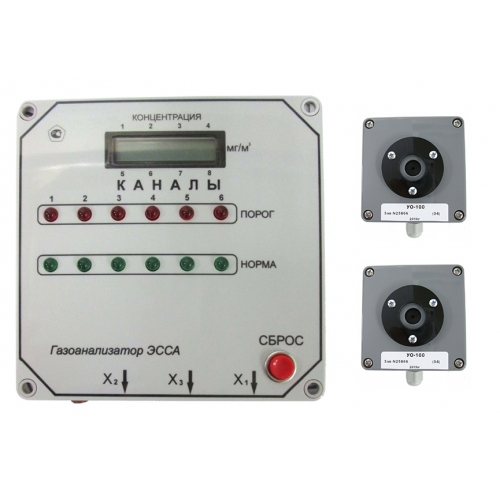

Газоанализаторы ЭССА H2S состоят из измерительных преобразователей (ИП), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание ИП, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. ИП соединяется с БС двужильным экранированным кабелем, образуя измерительный канал.

Общее число ИП (N), соединяемых с БС, от 1 до 16. ИП соединяется с БС двужильным экранированным кабелем, образуя измерительный канал. Общее число ИП (N), соединяемых с БС, от 1 до 16. В исполнении Р предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232. В состав исполнения Н входят блоки реле (БР), формирующие релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов.

Особенности газоанализатора ЭССА:

  • измерение массовой концентрации сероводорода (H2S) с помощью электрохимического сенсора (Alphasense), установленного в ИП;
  • отдельная для каждого измерительного канала световая сигнализация превышения измеряемой концентрацией значений, заданных как пороги сигнализации;
  • формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации;
  • формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемой концентрацией значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н;
  • отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП);
  • индикация текущих значений массовой концентрации сероводорода;
  • регистрация по каждому измерительному каналу фактов превышения измеряемой концентрацией любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения Р.

Межповерочный интервал газоанализатора составляет 12 месяцев. Гарантийный срок, установленный на газоанализатор, составляет 24 месяцев с момента поставки. Номер в Госреестре 17424-03 Разрешение Госгортехнадзора на применение № РРС 04-9212

Комплект поставки ЭССА сероводород:

  • Блок сигнализации
  • ИП сероводород
  • Вставка плавкая
  • Насадка градуировочная
  • розетка кабельная
  • вилка кабельная
  • паспорт
  • РЭ
  • методика поверки

По отдельному заказу:

  • Кабель



Технические характеристики



Принцип измерения
Электрохимический
Диапазон измерения, мг/м3
0 - 30
Основная погрешность измерения, %
0 – 10 мг/м3 , приведенная
20
10 – 30 мг/м3, относительная
20
Число порогов сигнализации
2
Пороги сигнализации, мг/м3
10 (3); 25
Число ИП ( N )
от 1 до 16
Сигнализация
световая, релейные сигналы
Срок службы сенсора, лет
2
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля*
0,50 мм2
1200
0,35 мм2
870
0,20 мм2
520
0,12 мм2
300
Рабочие условия эксплуатации ИП:
- температура, ° С
от минус 35 до 45
- относительная влажность, %
от 30 до 95

* кабель поставляется по отдельному заказу
