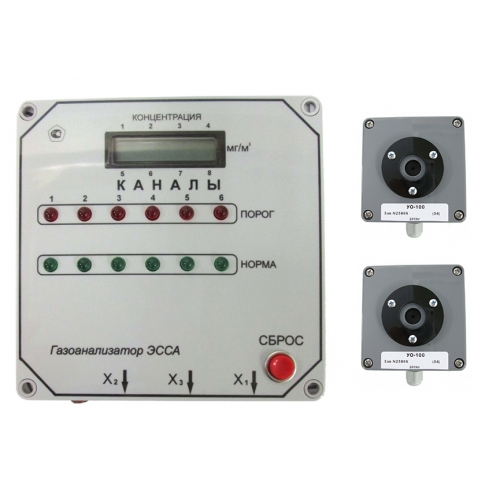

Стационарный газоанализатор ЭССА-СО/N-CH4/M БС

Цена: 26 016 руб. с НДС на двухканальный прибор

Стационарный газоанализатор ЭССА-СО-СН4 исполнение БС/(Н)/(Р) предазначен для измерения содержания оксида углерода (СО) и метана (СН4) в воздухе рабочей зоны, сигнализации о превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2) и управления внешними устройствами.

Газоанализаторы  ЭССА  состоят из измерительных преобразователей  (их может быть от 2 до 16), устанавливаемых в контролируемой зоне, и блока сигнализации (БС), который обеспечивает электрическое питание преобразователей, индикацию измеряемой концентрации, световую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. Датчики  соединяется с БС кабелем, образуя измерительный канал.

Для соединения измерительных преобразователей ИП и БС используется экранированный кабель: с числом жил не менее 3-х для ИП метана и двужильный для ИП СО.  В исполнении (Р) предусмотрена регистрация превышения пороговых значений и передача данных внешним устройствам по интерфейсу RS – 232. В состав исполнения (Н) входит блок реле (БР), формирующий релейные сигналы для каждого измерительного канала. Один БР обеспечивает работу от 1 до 4 измерительных каналов.

Особенности газоанализатора ЭССА:

  • измерение массовой концентрации оксида углерода (СO) с помощью электрохимического сенсора (Compact S, производства MONOX Ltd, Великобритания), установленного в ИП;
  • измерение объемной концентрации метана (СН4) с помощью термокаталитического сенсора, установленного в ИП;
  • отдельная для каждого измерительного канала световая сигнализация превышения измеряемыми концентрациями значений, заданных как пороги сигнализации;
  • общая для всех измерительных каналов звуковая сигнализация превышения измеряемыми концентрациями значений, заданных как порог сигнализации (ПОРОГ 2);
  • формирование общих для всех каналов управляющих релейных сигналов при превышении измеряемыми концентрациями значений, заданных как пороги сигнализации;
  • формирование независимых для каждого измерительного канала управляющих релейных сигналов при превышении измеряемыми концентрациями значений, заданных как пороги сигнализации, для газоанализаторов исполнения Н;
  • отдельная для каждого измерительного канала световая сигнализация неисправности измерительного канала (обрыв или замыкание измерительного кабеля, неисправность ИП);
  • индикация текущих значений массовой концентрации оксида углерода и объемной концентрации метана;
  • регистрация по каждому измерительному каналу фактов превышения измеряемыми концентрациями любого из порогов и передача данных внешним устройствам по интерфейсу RS – 232 для газоанализаторов исполнения Р.

Межповерочный интервал газоанализатора составляет 12 месяцев. Гарантийный срок, установленный на газоанализатор, составляет 18 месяцев с момента поставки.

Комплект поставки ЭССА СО-СН4:

  • Блок сигнализации
  • ИП угарный газ
  • ИП метан
  • паспорт
  • РЭ
  • методика поверки

Технические характеристики



Принцип измерения
CO
Электрохимический
CH4
термокаталитический
Диапазон измерения, мг/м3
ИП УО-100, мг/м3
0 - 100
ИП МН-2,5, % об
0 – 2,5
Основная погрешность измерения, %
ИП УО-100
0 - 20 мг/м3, приведенная
15

20 – 100 мг/м3, относительная
15

ИП МН-2,5,
приведенная
10

Число порогов сигнализации
2

Пороги сигнализации, мг/м3
ИП МН-2,5, % об
0,5; 1,0
ИП УО-100, мг/м3
20; 100
Число ИП (N + M)
от 2 до 16
Сигнализация
световая, релейные сигналы
Срок службы сенсора
СО
10 лет
СН4
12 месяцев
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля
0,50 мм2
СО
СН4
1200
310
0,35 мм2
870
220
0,20 мм2
520
130
0,12 мм2
300
75
Рабочие условия эксплуатации ИП:
- температура, °С
от 5 до 45
- относительная влажность, %
от 10 до 95
